發光二極管是超導體還是半導體?

是半(ban)導體，因為(wei)它(ta)有具雙向(xiang)不(bu)同性(xing)，即電源正(zheng)向(xiang)偏置時(shi)它(ta)導通、反向(xiang)偏置時(shi)它(ta)截至;而導體或(huo)電阻則(ze)是雙向(xiang)同性(xing)的(de)。

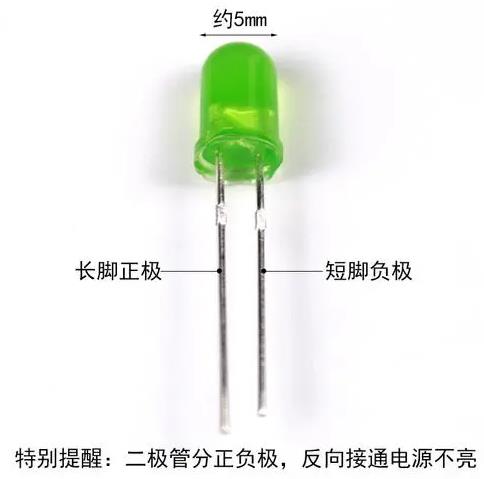

發光二(er)極管也就是(shi)“LED”,它采用的是(shi)固體半導(dao)體芯片為發光材料,所以它是(shi)半導(dao)體,不是(shi)超導(dao)體。

當(dang)電子與空穴復(fu)合時能(neng)輻射出可見(jian)光(guang)，因(yin)而可以用來制(zhi)成(cheng)(cheng)發(fa)光(guang)二極(ji)管(guan)。在電路及(ji)儀器中作為(wei)指示(shi)燈，或者組成(cheng)(cheng)文字(zi)或數字(zi)顯示(shi)。砷化(hua)鎵二極(ji)管(guan)發(fa)紅光(guang)，磷化(hua)鎵二極(ji)管(guan)發(fa)綠光(guang)，碳(tan)化(hua)硅二極(ji)管(guan)發(fa)黃光(guang)，氮(dan)化(hua)鎵二極(ji)管(guan)發(fa)藍光(guang)。

發光的二極管是半導體嗎

發(fa)光(guang)(guang)二(er)極管也就是LED。為了將半(ban)導(dao)體芯片固定為發(fa)光(guang)(guang)材(cai)料，是半(ban)導(dao)體。發(fa)光(guang)(guang)二(er)極管比以(yi)(yi)往的照明器具(ju)更環(huan)保、色度高(gao)。半(ban)導(dao)體發(fa)光(guang)(guang)二(er)極管結(jie)(jie)構(gou)簡單，體積小，工作電流小，使用方(fang)便，成(cheng)本低，在光(guang)(guang)電系統中(zhong)的應用極為普遍。在正向偏置中(zhong)，可以(yi)(yi)以(yi)(yi)半(ban)導(dao)體pN結(jie)(jie)或與(yu)之類似的結(jie)(jie)構(gou)發(fa)出可見光(guang)(guang)或近紅外光(guang)(guang)，將該電能直接轉換為光(guang)(guang)能的元件稱(cheng)為發(fa)光(guang)(guang)二(er)極管，簡稱(cheng)為LED。

發光(guang)(guang)是物體(ti)內部以某種方式累積的(de)(de)能量轉化為(wei)光(guang)(guang)輻射(she)的(de)(de)過程(cheng)。當材料中(zhong)激發的(de)(de)電子轉移到基態時，發光(guang)(guang)物體(ti)的(de)(de)光(guang)(guang)輻射(she)發生。半導(dao)體(ti)（主要由(you)元素周期表中(zhong)的(de)(de)III族(zu)和V族(zu)元素組成的(de)(de)化合物半導(dao)體(ti)）發光(guang)(guang)二(er)極(ji)管屬于電流激發電致發光(guang)(guang)器件。電致發光(guang)(guang)現象是1923年發現的(de)(de)，當時并(bing)沒(mei)有受(shou)到關注。

隨著近代技術的發(fa)展(zhan)，對發(fa)光元件提(ti)出(chu)(chu)了(le)新的要求(qiu)，希望發(fa)光管簡(jian)單、可靠(kao)性高、壽(shou)命(ming)長、價格(ge)低、小型化。因此，從60年代開(kai)始，電子致發(fa)光的研究變得活(huo)躍起來。當時使用的材料是(shi)GaAsP，發(fa)出(chu)(chu)了(le)紅色(se)的光（λp＝波長650nm，驅動電流(liu)為(wei)20mA時，光通量是(shi)僅(jin)數千分鐘的流(liu)明，對應的光視(shi)能力(li)約為(wei)0.1流(liu)明/瓦。
