rgb燈(deng)珠(zhu)怎(zen)么串(chuan)聯?rgbw燈(deng)珠(zhu)接線(xian)方法?

燈珠(zhu)的正極和(he)負極依(yi)次相(xiang)連就成(cheng)了串聯

采用三(san)根線，它們分別是(shi)(shi)紅色(se),藍(lan)色(se),黃色(se)的。一般紅色(se)是(shi)(shi)電(dian)(dian)(dian)源(yuan)(yuan)V+,藍(lan)色(se)是(shi)(shi)電(dian)(dian)(dian)源(yuan)(yuan)V-和信號(hao)GND負極,黃色(se)是(shi)(shi)信號(hao)TAD。也就是(shi)(shi)紅色(se)接電(dian)(dian)(dian)源(yuan)(yuan)正極,黃色(se)接控制器(qi)TAD。藍(lan)色(se)線接電(dian)(dian)(dian)源(yuan)(yuan)V和信號(hao)GND。 線條(tiao)燈(deng)信號(hao)的負極和電(dian)(dian)(dian)源(yuan)(yuan)負極是(shi)(shi)共用一條(tiao)線的。

我們(men)如果把LED線條燈(deng)藍(lan)線接(jie)到電(dian)源(yuan)負極上面,就需在拿(na)一(yi)條線把電(dian)源(yuan)負極和(he)控(kong)制(zhi)器(qi)負極連(lian)接(jie)起來,反之,你(ni)如果把LED線條燈(deng)藍(lan)色接(jie)到控(kong)制(zhi)器(qi)GND上面,拿(na)自然也需要在拿(na)一(yi)條線把控(kong)制(zhi)器(qi)GND和(he)電(dian)源(yuan)V-連(lian)接(jie)起來。

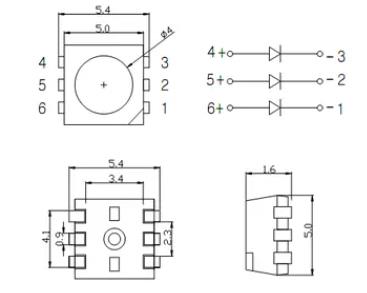

rgb燈珠分(fen)(fen)共陽極和共陰極兩(liang)種。接線時務必(bi)分(fen)(fen)清(qing)楚。

按正(zheng)(zheng)負極分別接至供電(dian)器的正(zheng)(zheng)負極上(shang)。

led燈珠(zhu)串聯的(de)方法

首(shou)先得(de)確認LED的(de)引腳(jiao)極(ji)性：(LED它是屬(shu)半導體二極(ji)管器件(jian)，所以它具備單向導電性)供(gong)給LED的(de)電壓+極(ji)接LED的(de)

+極(ji)，電(dian)壓的(de)-極(ji)接(jie)LED的(de)-極(ji)。

1.LED一般情況下，長(chang)腳為+,你也可以用萬用表量(liang)

2.電路中需(xu)要串入限流(liu)電阻，應注意二點(dian)：

1)3或5毫米(mi)直徑的小(xiao)功率(lv)發(fa)光二極管的電流(liu)以小(xiao)于等于20mA為宜(與LED功率(lv)有(you)關)

2)不同顏色的(de)發光(guang)二極(ji)管(guan)管(guan)壓降(jiang)不同.如白(bai)色的(de)約在(zai)3.0-3.2V左(zuo)右，紅(hong)色的(de)約在(zai)1.8-2.0V.

可(ke)按(an)下式計算(suan)串聯電阻(zu)：R=(電源電壓-Vt)/20,其(qi)中Vt為管壓降

因為每個(ge)LED燈的(de)(de)額定(ding)電(dian)壓(ya)≥3.1V,2個(ge)串聯就(jiu)26.2V,比充電(dian)器的(de)(de)輸出電(dian)壓(ya)5V大(da)了超過25%,亮(liang)度(du)當然是較暗的(de)(de)了;

3個串聯的(de)電(dian)(dian)壓(ya)比充電(dian)(dian)器的(de)輸(shu)出電(dian)(dian)壓(ya)5V大了超過近90%,不亮是正常的(de);接一個雖然(ran)很亮，但充電(dian)(dian)器的(de)輸(shu)出電(dian)(dian)壓(ya)5V大

于LED燈的額定電壓3.1V近40%,LED燈很容易燒毀的。

建議采(cai)用電(dian)阻限流才為(wei)穩妥(tuo)及盡可(ke)能安全(quan)地點亮更(geng)多的LED燈(deng)。

 led燈(deng)珠串(chuan)聯(lian)的(de)方(fang)法：LED燈(deng)必(bi)須是直流驅(qu)動的(de)，那么LED燈(deng)必(bi)定有兩個引線(xian)(xian)(一(yi)般以紅、黑線(xian)(xian)區分),然(ran)后燈(deng)于燈(deng)直接(jie)

用一(yi)(yi)個(ge)(ge)燈的紅線(xian)連接另(ling)一(yi)(yi)個(ge)(ge)燈的黑(hei)線(xian)，依(yi)次(ci)相連最(zui)后只有兩條出線(xian)就(jiu)是一(yi)(yi)條紅線(xian)，一(yi)(yi)條黑(hei)線(xian)，然后連接你的驅動就(jiu)可

以了
