深 圳 市 天(tian) 成 照 明(ming) 有 限 公 司SPECIFICATIONS產品規格書

產(chan)品名(ming)稱Product TX1811DM

產品型號35V5A30

3528 內置驅動 IC

3.5 x 2.8 x 1.1 mm

驅動器件

目 錄

1、產品概述............................................................................................................. 3

2、主要應(ying)用............................................................................................................. 3

3、特征(zheng)說明(ming)............................................................................................................. 3

4、產品尺寸............................................................................................................. 3

5、產品命名規(gui)則.....................................................................................................4

6、引腳(jiao)功能............................................................................................................. 4

7、電氣參數............................................................................................................. 4

8、包裝..................................................................................................................... 5

9、可靠性測試.........................................................................................................6

10、焊接(jie)說明...........................................................................................................7

11、注意事(shi)項(xiang)...........................................................................................................8

1. 產(chan)品描述

TX1811DM 是一個(ge)可(ke)以程式化 LED 閃爍(shuo)變化的 IC，可(ke)驅(qu)動(dong) 3 種 LED 發光芯片，上電后自動(dong)啟動(dong)，

LED 端可并聯多個 LED，內(nei)置精密(mi) RC 振蕩(dang)器。

2. 主要(yao)應用

? LED 銅線燈(deng)，LED 圣(sheng)誕燈(deng)，玩具裝飾燈(deng)等。

3. 特(te)征說明

? 上電即亮;

? 閃爍周期 38s，±15%;

? 內置(zhi)精(jing)密振蕩(dang)器;

? 可驅動控制三種顏(yan)色 LED 發光芯(xin)片(pian);

4. 產品尺寸

注：

a. 所有標注尺寸的單位均為 mm;

b. 除了特別注明,所有標注尺(chi)寸(cun)的公差均(jun)為(wei)±0.05mm;

c. 封裝尺(chi)寸：3.5x2.8x1.1mm;

建議焊(han)盤尺寸

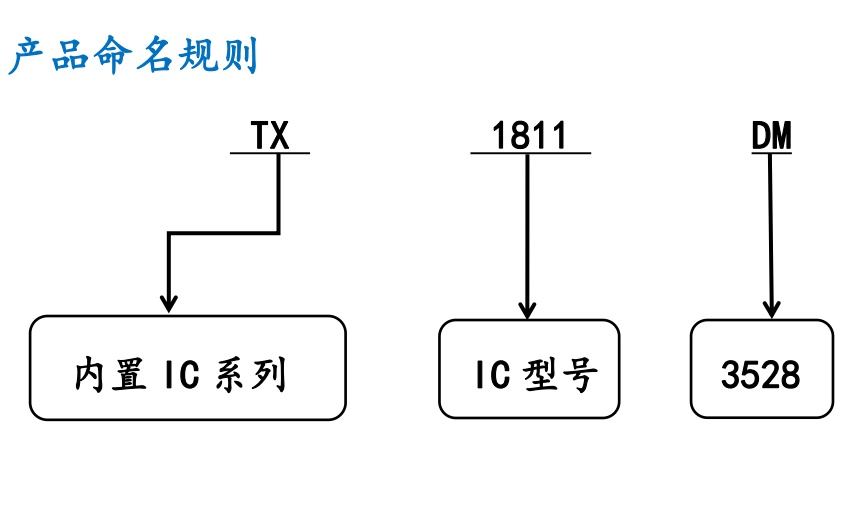

5. 產品命名規則

TX 1811 DM

內置 IC 系(xi)列 IC 型號 3528

6. 引腳(jiao)功(gong)能

4 GND

5 NC

OUTB 1 6 VDD

OUTR 2

OUTG 3

序號 符(fu)號 管腳名 功能(neng)描述

1 OUTB 驅(qu)動通道B IC驅(qu)動輸出腳

2 OUTR 驅動通道R IC驅動輸出腳

3 OUTG 驅動通道G IC驅動輸出(chu)腳

4 GND 地(di)(di) 信號接地(di)(di)和(he)電源接地(di)(di)

5 NC 空腳 PCB懸(xuan)空處理即可

6 VDD 電源 供電管腳(jiao)

7. IC 電氣參數

名稱 最(zui)小 典型 最(zui)大(da) 單位 測試(shi)條件

工作電壓 2.0 4.5 5.5 V --

R/G/B輸出驅動電流 -- 30 -- mA -- 工作(zuo)溫(wen)度 -- 25 60 ℃ --

8.包(bao)裝規格

● 進料方向(xiang)

標簽圖示

● 包裝數量(liang)

卷盤(pan)尺寸：178x12mm，2000pcs/卷;

卷盤(pan)尺寸(cun)：330x12mm，10000pcs/卷;

TCZM 天成(cheng)照明

電(dian)話：4008-320-328 郵箱：tczm@cmek.net

第(di) 6 頁(ye)(ye) 共 9 頁(ye)(ye)

9.可靠性測試

測試項(xiang)目和(he)結果(guo)

序(xu)號 測(ce)試項目 參考標準 測(ce)試條件(jian) 備(bei)注 結(jie)論

1 回流焊 JESD22-B106 Tsld=240℃,10sec 3 times 0/22

2 溫度循環 JESD22-A104

-20℃ 30min

↑↓15min

120℃ 30min

200 cycle 0/22

3 冷熱(re)沖(chong)擊(ji) JESD22-A106

-40℃ 15min

↑↓15sec

125℃ 15min

200 cycle 0/22

4 高溫存儲 JESD22-A103 Ta=100℃ 1000 hrs 0/22

5 低溫存(cun)儲 JESD22-A119 Ta=-40℃ 1000 hrs 0/22

6 點亮(liang)高低溫循環 JESD22-A105

On5min-40℃>15min

↑ ↓ ↑ ↓

<15min

Off5min100℃>15min

200 cycle 0/22

7 老(lao)化測試 JESD22-A108 Ta=25℃

IF=30mA 1000 hrs 0/22

8 高(gao)溫高(gao)濕 JESD22-A101 60℃ RH=90%

IF=30mA

TCZM

1000 hrs 0/22

10.焊(han)接說(shuo)明

? 回流焊簡介

a.回流焊次數不應超過 2 次;

b.焊接時，在加熱過(guo)程中不能有應力作用于 LED 燈珠(zhu);

? 烙鐵

a.手(shou)工焊(han)接時(shi)，烙(luo)鐵溫度控制在(zai) 300℃以下，且時(shi)間不可超(chao)過 3 秒;

b.手工焊(han)(han)接只(zhi)可(ke)焊(han)(han)接一次;

? 返工

a.溫(wen)度保持(chi)在 240℃以下，5 秒內完(wan)成返工作業;

b.烙鐵不能(neng)碰觸(chu)到 LED 燈珠;

c.雙頭形烙(luo)鐵為最佳;

11.注意事項(xiang)

? 使用注意事項

為確保(bao)內置 IC 燈珠(zhu)產品在 SMT 貼片回流焊和使用過(guo)程(cheng)良(liang)率及(ji)產品穩定性，經過(guo)多次試驗驗

證特制訂以(yi)下各工序相關(guan)注意事項如(ru)下：

1、樣品(pin)評估(gu)：因本產品(pin)為內置 IC 產品(pin)，整體工藝(yi)差別(bie)于常規(gui) RGB 產品(pin)，所以客戶端在樣品(pin)評估(gu)

時需(xu)進(jin)行全方位驗證，確(que)保產品的匹配性能;

2、來料檢驗：確保真空(kong)包裝完(wan)好，無漏(lou)真空(kong)現象，如(ru)有(you)漏(lou)真空(kong)請(qing)確認回流焊是否異常，如(ru)異常

需返廠重新高(gao)溫除濕(shi);

3、使(shi)用事(shi)項：正式貼片前(qian)請先做好首件確認(ren)，使(shi)用時按拆一包(bao)用一包(bao)的(de)原則，燈珠裸露在空氣

中不(bu)得超(chao)過 4 小時，貼片(pian)完(wan)成燈珠需在 2 小時以(yi)內過完(wan)回流(liu)焊(han)，使用錫膏為中低溫(wen)錫膏，回流(liu)焊(han)最

高溫度(du)不得超過(guo) 240 度(du);

4、維(wei)修要求(qiu)：材料在回流(liu)焊后 4 小時內需(xu)完(wan)成測試和維(wei)修燈(deng)珠，如超過(guo) 4 小時需(xu)將要維(wei)修燈(deng)板

低溫(wen) 65℃除濕(shi) 12 小時以上才可進行維修作業，且(qie)維修所需的(de)燈珠也要進行低溫(wen) 65℃除濕(shi) 12 小時

以上才可使用，維修過程中禁止(zhi)用溫度超過 240℃加熱(re)臺進行返修，禁止(zhi)整板(ban)放(fang)置于加熱(re)臺上返修，

遵循壞哪(na)顆返哪(na)顆的(de)原則(ze)。

溫(wen)馨提示：整個工序特別注(zhu)意事項為燈珠使用前真(zhen)空包裝(zhuang)、除濕(shi)后貼片放置(zhi)時(shi)間和車間的溫(wen)濕(shi)

度管控，產品(pin)維修時燈(deng)(deng)板如裸露在室溫環境時間過長燈(deng)(deng)板和燈(deng)(deng)珠需進(jin)行除濕，燈(deng)(deng)珠為 LED 電子元器

件(jian)產品，需注(zhu)意(yi)春夏季(ji)防潮，秋冬季(ji)防靜電，產品品質(zhi)就是一(yi)家企業的生(sheng)命，以質(zhi)量求生(sheng)存，以質(zhi)

量求發展是(shi)我司的一(yi)貫宗旨。

TCZM

也為保(bao)證(zheng)客(ke)戶端品(pin)質，請嚴格(ge)參照以上(shang)建議操(cao)作。

防潮等級定義(yi)

防潮等級(ji)驗證(zheng)

防潮等級

材料拆包后使用壽命 驗證(zheng)條(tiao)件

時間(jian) 條(tiao)件

標(biao)準條件(jian) 加速條件(jian)

時間 條件(jian) 時間 條件(jian)

LEVEL1 無限(xian)制 ≦30℃/85%RH 168+5/-0H 85℃/85%RH / /

LEVEL2 1 年 ≦30℃/60%RH 168+5/-0H 85℃/60%RH / /

LEVEL2a 4 周 ≦30℃/60%RH 696+5/-0H 30℃/60%RH 120+5/-0H 60℃/60%RH

LEVEL3 168 小時 ≦30℃/60%RH 192+5/-0H 30℃/60%RH 40+5/-0H 60℃/60%RH

LEVEL4 72 小時 ≦30℃/60%RH 96+5/-0H 30℃/60%RH 20+5/-0H 60℃/60%RH

LEVEL5 48 小(xiao)時 ≦30℃/60%RH 72+5/-0H 30℃/60%RH 15+5/-0H 60℃/60%RH

 LEVEL5a 24 小時 ≦30℃/60%RH 48+5/-0H 30℃/60%RH 10+5/-0H 60℃/60%RH

LEVEL6 取(qu)出即用 ≦30℃/60%RH 取(qu)出即用 30℃/60%RH / /

封裝的(de) LED 為硅(gui)材料。該(gai) LED 具有軟(ruan)表面的(de)封裝頂(ding)部(bu)。頂(ding)部(bu)表面的(de)壓(ya)力會(hui)影響 LED 的(de)可靠

性(xing)。應采取(qu)預防措施，以(yi)避免有過(guo)大的壓力作用于(yu)在(zai)封裝(zhuang)件上。因此，在(zai)選用吸嘴(zui)時，應適用

于有(you)機硅樹脂的(de)壓(ya)力(li)。
