ws2811 是(shi)一(yi)款rgb led 燈控(kong)制芯(xin)片，能夠(gou)通過io 信號(hao)，將數據轉成(cheng)控(kong)制信號(hao)，進而實現(xian)各種顏色的(de)設置

WS2811是什么?

ws2811產(chan)品概述ws2811是三通道LED驅動(dong)控(kong)制(zhi)專用電路，芯片內部包(bao)含了智能數字接(jie)口數據鎖存(cun)信號(hao)整形(xing)放大(da)驅動(dong)電路，還包(bao)含有高精度內部振蕩器和(he)12V可(ke)編程穩(wen)定電流輸出(chu)驅動(dong)器。三通道具(ju)有一定的延時導(dao)通功能，可(ke)降低電路紋波(bo)。

芯(xin)片(pian)采用單(dan)線歸零(ling)碼的通訊(xun)方式，芯(xin)片(pian)在(zai)上線復(fu)位以后(hou)，DIN端(duan)接(jie)收從控制器(qi)傳來(lai)的數(shu)(shu)據，最先送(song)過來(lai)的24bit數(shu)(shu)據被芯(xin)片(pian)提取(qu)后(hou)，再(zai)送(song)到芯(xin)片(pian)內部的數(shu)(shu)據鎖存(cun)器(qi)，剩余數(shu)(shu)據經過內部整形處理放大后(hou)通過DO端(duan)口開始轉發(fa)輸出給下一級(ji)的芯(xin)片(pian)，這樣就(jiu)可以達(da)到高速數(shu)(shu)據傳輸效果。

芯片(pian)內部的數據鎖存(cun)器根據接受到的24bit數據，在OUTR、OUTG、OUTB控制端產生不同的占空比(bi)控制信(xin)

號(hao)， 等待DIN端輸入(ru)RESET信(xin)號(hao)時，所(suo)有(you)芯片同(tong)步將接收到的(de)數據送(song)到各個(ge)段，芯片將在(zai)該信(xin)號(hao)結束(shu)后重新(xin)接

收的數據，在(zai)接收完開始(shi)的24bit數據后，通(tong)過(guo)DO口(kou)轉發數據口(kou)，芯片在(zai)沒有接收到RESET碼前，OUTR、OUTG、

OUTB管腳(jiao)原輸出保持不(bu)變，當接(jie)受(shou)到280μs以上低電平RESET碼后(hou)，芯片將(jiang)剛才接(jie)收到的24bit PWM數據脈(mo)寬

輸出到OUTR、OUTG、OUTB引腳上。

ws2811參數：

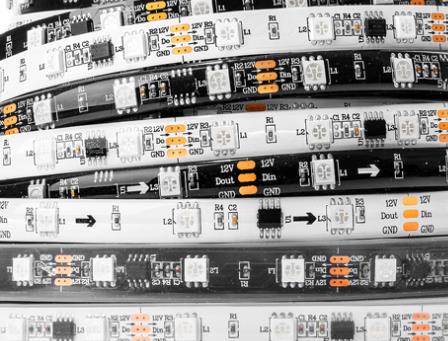

品牌：全彩燈帶

燈珠型號：5050RGB

電壓(ya)：12V

功率：10W/M

燈(deng)數：30燈(deng)/M

像素(su)點：10PIX

板寬：10MM

IC型號：WS2811

壽命(ming)：30Kh

板(ban)底色：白板(ban)/黑(hei)板(ban)

數據傳(chuan)輸：800K/S

防(fang)水(shui)等級：裸板-不防(fang)水(shui) 滴(di)膠(jiao)(jiao)防(fang)水(shui)-IP65 套管防(fang)水(shui)-IP66 灌(guan)膠(jiao)(jiao)防(fang)水(shui)-IP68

包裝：5米/盤 防(fang)靜電袋包裝

ws2811注意事項：

對(dui)亮(liang)度(du)的(de)要求(qiu)因(yin)不(bu)同的(de)場合和不(bu)同的(de)產品對(dui)LED亮(liang)度(du)要求(qiu)也不(bu)同。例如LED珠(zhu)寶柜臺燈(deng)如果(guo)放在一(yi)些大型商場內(nei)，我們就(jiu)要亮(liang)度(du)高(gao)一(yi)些就(jiu)有吸引力(li)，而同樣(yang)是裝(zhuang)飾(shi)作用也分有LED射燈(deng)和LED七彩燈(deng)帶等(deng)不(bu)同產品。

抗(kang)靜電(dian)能力(li)：抗(kang)靜電(dian)能力(li)抗(kang)靜電(dian)能力(li)強的LED，壽命長，但價格會高一些。通常抗(kang)靜電(dian)最好高于700V以(yi)上。

ws2811產品特點：

 1、采用低壓DC12V電(dian)源驅(qu)動供電(dian)，用戶(hu)在使用的(de)時候更加安全。

2、采用(yong)柔韌性好的FPC做(zuo)為燈帶基材，使(shi)其具有導電性能(neng)好，散熱快，耐彎折(zhe)等特點，可任(ren)意彎折(zhe)成各種(zhong)形狀。

3、采(cai)用(yong)SMD?020RGB燈(deng)珠，外置(zhi)WS2811 IC芯片，使其(qi)成為(wei)一款可編程燈(deng)帶。

4、可(ke)做成滴膠(jiao)(jiao)防(fang)水、包套防(fang)水、套管內注膠(jiao)(jiao)防(fang)水等多(duo)種防(fang)水效果。使(shi)其可(ke)用于大多(duo)數(shu)場所使(shi)用。

5、可以通過控制(zhi)器編程實(shi)現(xian)多種燈光效果，能夠應用于不(bu)同的場景(jing)。

6、ws2811是單(dan)點單(dan)控燈帶，發(fa)光(guang)顏色高度一(yi)(yi)致(zhi)，是一(yi)(yi)款性價比很高的燈帶。

ws2811應用領域：

1、LED全彩(cai)發光字(zi)燈串,LED全彩(cai)模組，LED全彩(cai)軟燈條硬燈條,LED護(hu)欄管。

2、LED點光源,LED像素(su)屏,LED異形屏，各(ge)種電(dian)子產品，電(dian)器設備跑(pao)馬燈。

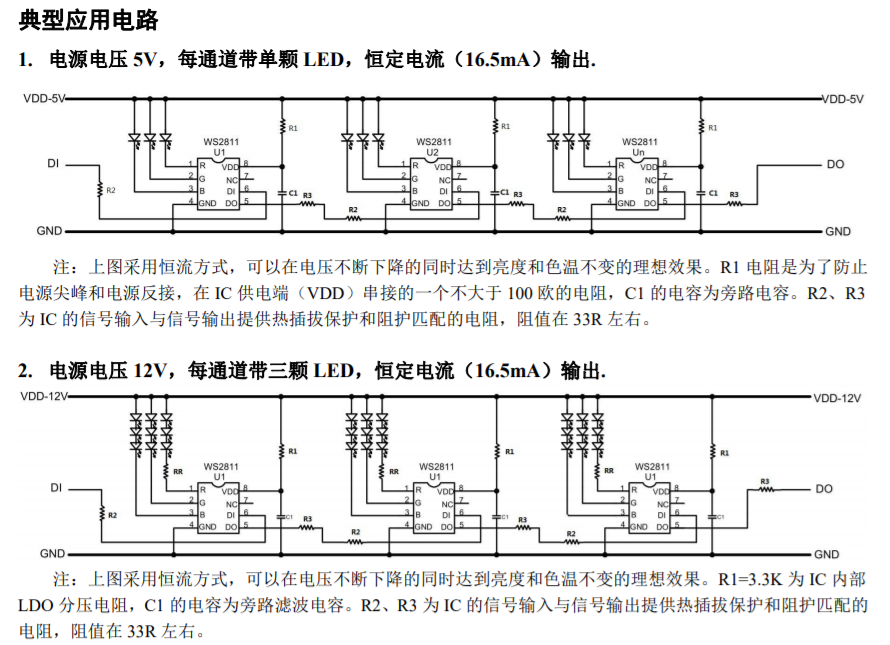

ws2811芯片資料

WS2811芯片資料(liao)輸出(chu)端口耐壓12 V.

芯片內置穩壓管，24V以下(xia)電源(yuan)端只(zhi)需串電阻到IC

VDD 腳(jiao)，無需外加穩(wen)壓管.

灰(hui)度調(diao)節電(dian)路(256 級灰(hui)度可調(diao)).

內(nei)置信號整形電路(lu)，任何-個(ge)IC收到信號后經(jing)過(guo).

其他各種LED燈飾產品.

波形(xing)整形(xing)再輸出，保證線路波形(xing)畸變不會累(lei)加.

內(nei)置上電(dian)(dian)復(fu)位和掉(diao)電(dian)(dian)復(fu)位電(dian)(dian)路.

PWM 控 制 端 能 夠 實 現(xian) 256 級 調 節 ， 掃 描 頻 率(lv)

2.5KHz.

串行接口級聯接口， 能(neng)通過(guo)-根信號線完成數據的

接(jie)收與解碼.

任意(yi)兩點傳傳輸距離(li)超過20 米(mi)而無(wu)需(xu)增加(jia)任何

電路.

數(shu)據發(fa)送速度可(ke)達(da)400Kbps 與(yu)800Kbps兩種(zhong)模數(shu)
